造纸机械非标空心筒锻件定制实操指南｜图纸、壁厚、承重三大核心要点

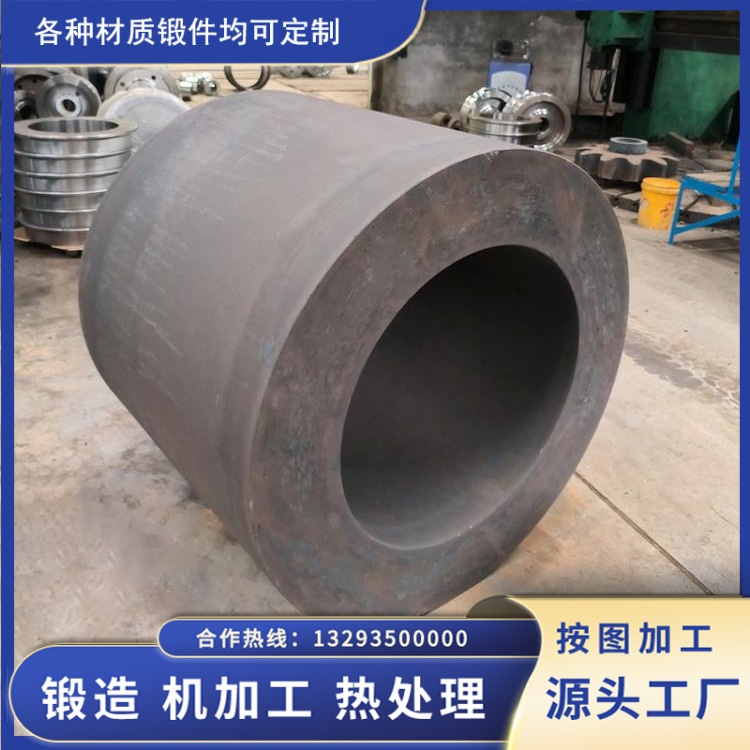

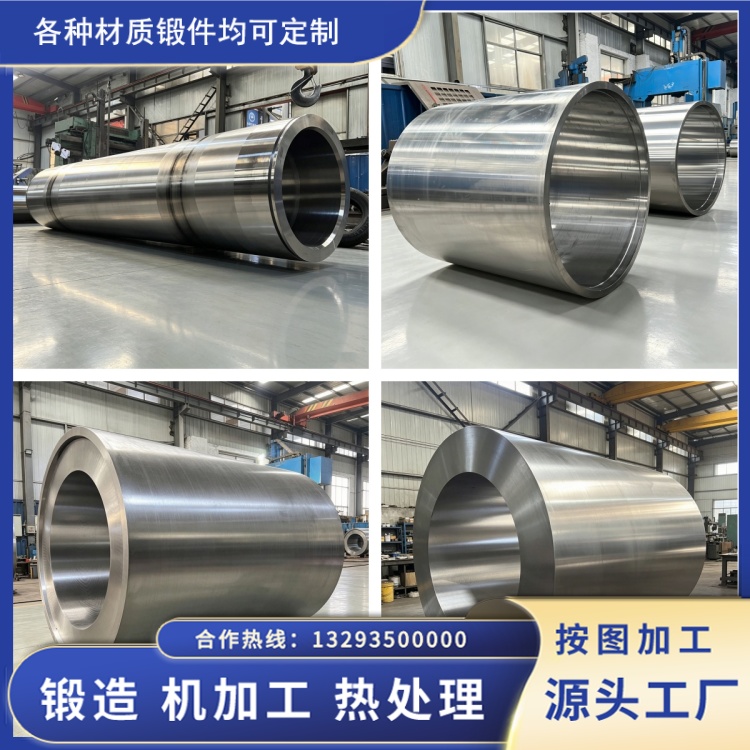

造纸生产线压榨辊、烘缸套筒、导纸空心筒体属于非标定制锻件，全程无统一国标成品规格，图纸解读、壁厚测算、承重载荷匹配是定制成败的关键。很多造纸厂采购时常因参数模糊、壁厚设计不合理、承重预留不足，出现筒体运转挠度超标、长期交变载荷下开裂、生产线停机返修等问题。山西永鑫生重工深耕定襄锻造三十余年，常年为各类造纸设备厂商配套空心筒锻件，结合上千套造纸筒体落地案例，从实操层面拆解定制全流程要点，内容贴合车间实际工况，无夸大宣传。

图纸是非标空心筒定制的唯一依据，也是规避返工的第一道关口。不少采购仅提供手绘简图、口头描述外径长度，缺少关键标注，锻造加工阶段极易出现尺寸偏差。规范的造纸空心筒锻件图纸需要完整包含两类文件：二维工程 DWG 图纸搭配 STP 三维模型，基础参数必须清晰标注外径、内径、有效总长、两端轴头装配尺寸、同轴度公差、圆度要求；其次要注明工况附加条件：筒体运转线速度、是否通冷却水、纸面压榨压力、两端轴承支撑间距。造纸设备筒体大多长期连续运转，图纸必须标注形位公差，一般同轴度控制在 0.03mm 以内，未注公差遵照 GB/T1804 中级标准。若客户暂无成熟图纸，永鑫生技术工程师会结合造纸机型、车速、压榨负荷协助优化结构，规避长筒体细长比过大带来的弯曲隐患，常规造纸空心筒长径比严格控制在 10 以内，超出范围需增设端部加强结构。同时图纸需明确材质牌号，造纸重载压榨筒体主流选用 40Cr、35CrMo 合金钢，轻量化导纸筒选用 45 号调质钢，潮湿水汽环境可选用不锈钢材质，提前标注可从源头杜绝材质选错。

壁厚设计直接平衡承重性能、筒体自重与设备能耗，是定制最核心的计算环节，绝非越厚越耐用。造纸空心筒依靠空心截面承载径向压榨压力与自重弯矩，壁厚过薄，满载运行时筒体中间位置下挠量过大，纸面压合不均匀，成品纸张厚薄不一；壁厚过厚，筒体自重激增，电机负载升高、能耗上涨，还会加剧轴承磨损，增加运维成本。结合造纸行业通用工况总结实操标准：外径 300-500mm 中小型导纸筒体，常规空载运转、轻压榨工况，壁厚选取 25mm-35mm；外径 500-800mm 压榨主筒体，需要承受双面压榨载荷，壁厚设置 40mm-65mm；大直径烘缸承压空心筒，伴随通水降温、温变循环，壁厚最低不低于 50mm，预留热胀形变余量。壁厚测算需要结合支撑跨度，两端轴承间距越长，所需壁厚同步加大，永鑫生会根据客户提供的支撑距离、额定承重载荷，通过抗弯截面模量核算精准壁厚数值，兼顾刚度与经济性，杜绝凭经验盲目定尺寸。

承重载荷划分要区分静态承重与动态交变承重，造纸设备筒体全天 24 小时不间断旋转，动态疲劳载荷远高于静态称重，预留安全系数必不可少。静态承重指筒体、纸张、压榨压力总重量；动态工况下会叠加启停冲击、小幅震动载荷，行业通用安全系数取值 1.8-2.2。举例：额定静态承载 8 吨的压榨空心筒，动态承重设计需按照 14-17.6 吨进行结构校核。针对高速瓦楞纸生产线、特种厚纸压榨设备，载荷波动更大，安全系数上调至 2.3-2.5。锻造空心筒相较于卷焊筒体、铸造筒体优势在此凸显：整体锻打成型无焊缝，金属流线连贯致密，内部无气孔疏松，抗交变疲劳性能更强，长期重载运转不易开裂变形，适配造纸连续生产需求。

从图纸核对、壁厚力学计算、承重载荷校核，再到锻造、调质热处理、精密车削、无损探伤、动平衡校验，山西永鑫生可提供造纸机械空心筒锻件一站式定制采购服务。原材料进厂化学成分复检、锻造比把控、热处理硬度调试、UT 超声波内部探伤、成品动平衡检测全流程管控，出厂附带材质报告、探伤报告、尺寸检测单，省去客户多方对接毛坯厂、机加工厂、检测机构的繁琐流程，单件试样、批量量产均可承接，适配中小型造纸厂技改、大型纸机整机配套需求。
