超长造纸设备空心筒体锻件超声波探伤检测细则与内部质量验收规范

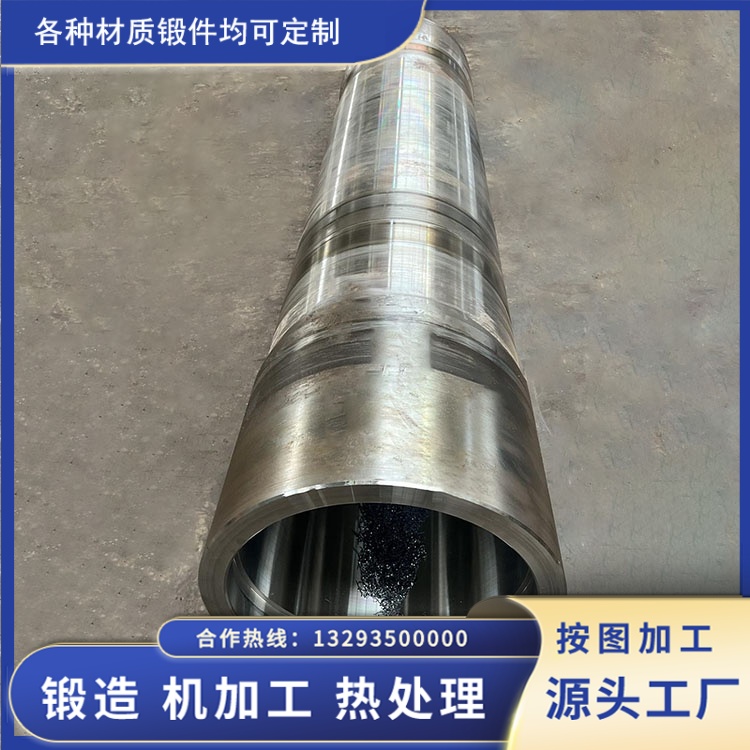

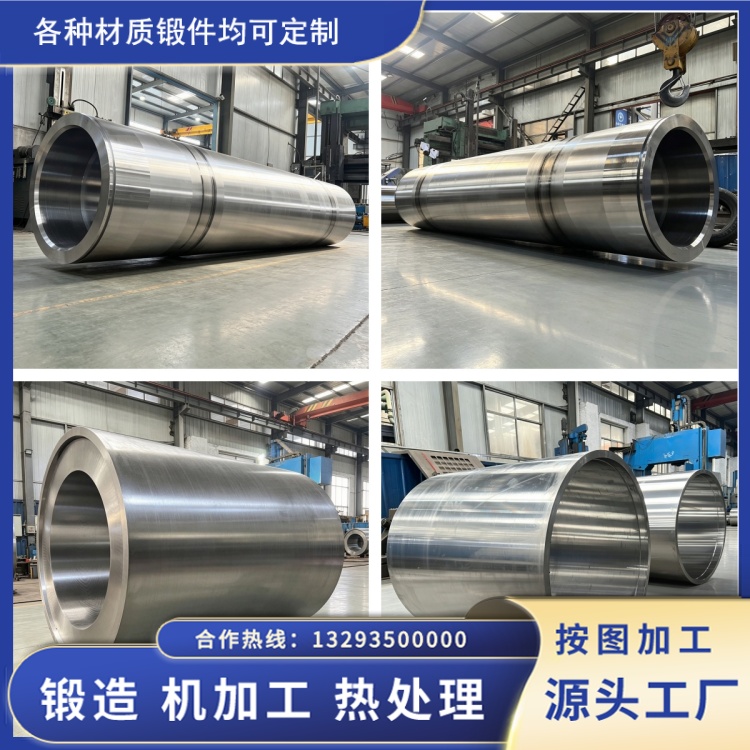

造纸大型压榨辊、烘缸空心筒体属于超长厚壁锻件，总长普遍 3 米至 8 米，筒壁宽厚不均、筒体细长刚性偏弱，服役过程长期承受辊面挤压载荷、交变扭转应力以及湿热工况侵蚀，筒体内部微小缺陷极易逐步扩展，引发辊体开裂、偏心震动、纸面压制不均匀等生产故障。无损探伤是把控超长造纸空心筒体锻件出厂质量的核心工序，山西永鑫生重工结合多年造纸机械锻件批量生产经验，依据国标锻件探伤通用要求，适配超长筒体细长结构特点，制定贴合现场生产实操的超声波探伤流程与量化验收标准，摒弃笼统宽泛的验收条款，以实测数据把控产品质量。

超长空心筒体探伤难点区别于常规短筒体锻件：筒体跨度大，检测过程探头移动距离长，筒体轻微弯曲会造成声波传播路径偏移；筒体内外壁存在锻造轻微壁厚差、圆弧过渡区域声波反射杂乱，极易将结构回波误判为缺陷回波；筒壁中段、两端法兰过渡段应力集中，是疏松、微小夹层、内部裂纹高发区域，需要分区精细化检测。我厂探伤前会提前做好工件预处理：锻件完成调质热处理、外圆粗车、内孔精镗加工，内外壁无氧化皮、刀痕、磕碰凹坑，表面粗糙度达标，保证耦合剂贴合稳定；超长筒体放置于可调式滚动探伤托架，两端加装同轴定位工装，校正筒体弯曲度，最大直线度控制在 0.8mm/m 以内，规避筒体翘曲带来的检测误差。

探伤采用纵波直探头 + 横波斜探头组合检测方式，分三个区域依次扫查：筒体主体平直段、两端法兰过渡圆弧区、筒口端部区域。平直筒壁以纵波超声波全覆盖扫查为主，沿筒体轴向、周向双向匀速移动探头，记录缺陷波幅、缺陷埋藏深度、轴向长度与周向延展范围；法兰转角应力集中部位切换横波斜探头，排查锻造转角位置易产生的细微分层、弧形裂纹；针对超长筒体中段远距离声波衰减问题，选用适配厚壁的低频探头，校准声波衰减补偿曲线，保证筒体首尾两端检测灵敏度统一。

验收标准全部量化落地，不设置模糊判定区间。内部单点疏松类缺陷：单个缺陷当量直径不超过 3mm，轴向延伸长度≤12mm，同一截面相邻缺陷间距大于 50mm，判定合格；若单点当量超 4mm，或是密集点状疏松成片分布，面积超出筒壁检测截面 5%，判定返修处理。内部夹层、平面分层缺陷零容忍，超长造纸设备空心筒体锻件只要检出连续带状分层回波，无论尺寸大小均判定不合格。筒壁内部裂纹、缩孔残余一律不予验收。探伤数据全程留存，包含探伤波形截图、缺陷坐标记录、筒体尺寸参数，随产品质检档案一并归档，可供造纸设备厂家复检查阅。针对轻微超标疏松缺陷，可经过去应力退火后二次复检；缺陷范围较大的筒体，直接返炉重新锻打压实，杜绝缺陷件流入下游造纸生产线。整套探伤流程兼顾超长工件检测稳定性与精度，适配造纸烘缸、压榨辊长时间连续运转的严苛工况。
