挤压内衬 H13 厚壁锻管热处理核心管控要点，从源头降低加工变形缺陷

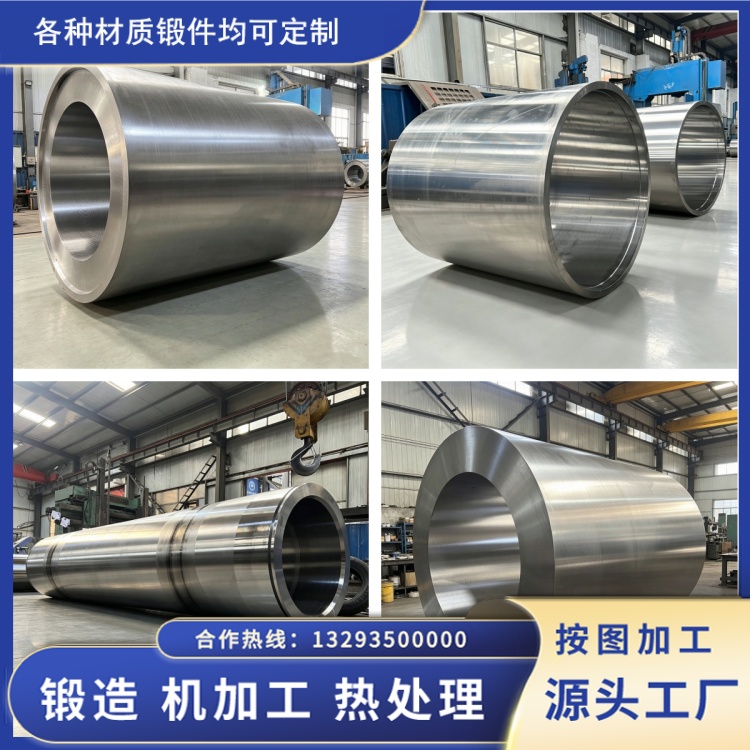

挤压内衬 H13 厚壁锻管属于中空厚壁异形件，壁厚普遍超过 180mm，内外壁散热、受热速率差异大，热处理后极易出现椭圆、弯曲、内径失圆、磨削余量不足等变形缺陷。多数加工厂只关注淬火硬度，简化预热、冷却、去应力工序，导致热处理后精加工余量偏移，部分锻管直接报废。山西永鑫生重工结合多年大型筒类锻件量产经验，针对挤压内衬结构特点制定标准化热处理管控流程，全流程量化温度、装炉、冷却参数，以务实工艺稳定控制变形量，减少后续机加工返工损耗。

锻前预处理去应力，消除锻造先天应力是控变形第一道防线。H13 锻管锻件经多火次镦拔扩孔成型后，内部留存大量锻造形变应力，若直接粗加工再淬火，应力释放会引发大幅形变。我厂统一执行锻后等温球化退火，870℃保温 3 小时，降温至 750℃等温 5 小时，炉冷至 500℃出炉，硬度稳定控制在 190-220HB。退火不仅均匀碳化物、细化晶粒，更能释放 90% 以上锻造残余应力。粗加工完成后，精加工前增加一道 620℃低温去应力回火，保温 2h 随炉缓冷，彻底消除车削、镗削产生的机加工应力，避免淬火阶段多层应力叠加造成扭曲变形。车间对比数据显示，省略二次去应力工序的锻管，热处理后椭圆度误差平均超出合格标准 3 倍。

分段阶梯预热，缩小管件心表温差抑制热变形。厚壁 H13 合金导热性差，一次性高温入炉会造成表层快速膨胀、心部滞后收缩，巨大热应力直接导致弯曲、失圆。我厂真空热处理炉执行三级分段预热制度：630℃低温预热保温，消除室温至中温区间温差；840℃二级预热，让合金元素充分扩散；两级预热完成后再升温至 1030-1040℃淬火保温。升温速率严格控制 150℃/h 以内，壁厚 200mm 以上锻管延长每段保温时长 1.5 倍，保证管件内壁、外壁、心部温度差控制在 ±12℃。同时规范装炉工装，所有挤压内衬采用立式悬挂工装，避免平放支撑受力不均因自重压弯，管件之间预留 50mm 间隙，保证炉内循环气流均匀包裹管壁，杜绝局部过热。

分级气淬精准控冷，平衡硬度与变形量。传统油冷冷却速度过快，中空管件内外壁马氏体相变不同步，相变应力集中易产生内径变形、微裂纹。永鑫生针对挤压内衬选用高压分级气淬工艺，1030℃保温结束后先预冷至 960℃，再开启梯度风压冷却；高温区间采用低风压缓慢降温，避开马氏体快速转变区间，待管件降至 400℃以下再提升风压加速冷却，冷却全程实时监测炉内温差。淬火结束锻件温度降至 120℃时立即转入回火炉，杜绝室温长时间停留积蓄应力。整套分级冷却方案将锻管热处理单边变形量控制在 0.08mm 以内，远优于常规直冷工艺 0.25mm 平均变形量。

多次高温回火释放淬火应力，稳定成品尺寸。淬火后残余奥氏体与相变应力是后续精加工、使用过程缓慢变形的主要诱因。所有挤压内衬统一执行两次高温回火，回火温度 570℃，单次保温时长按壁厚 2min/mm 计算，两次回火之间空冷至室温，充分分解残余奥氏体、释放内应力。针对高精度挤压内衬，精加工后追加一次 550℃低温稳定回火，锁定尺寸精度。经长期量产验证，整套热处理流程产出的 H13 挤压内衬厚壁锻管，热处理后机加工修磨余量减少 60%，因变形超差报废率下降 72%，同时基体组织均匀，热挤压工况下抗疲劳开裂能力同步提升。整套工艺无特殊昂贵辅料，全部依托标准化温控与工装管控，适配大口径厚壁挤压内衬批量稳定生产。
